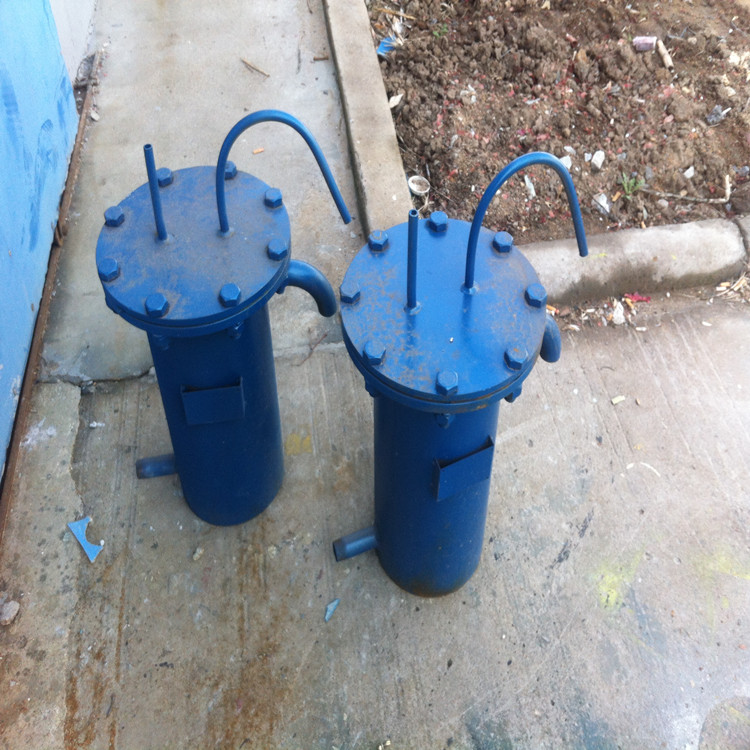

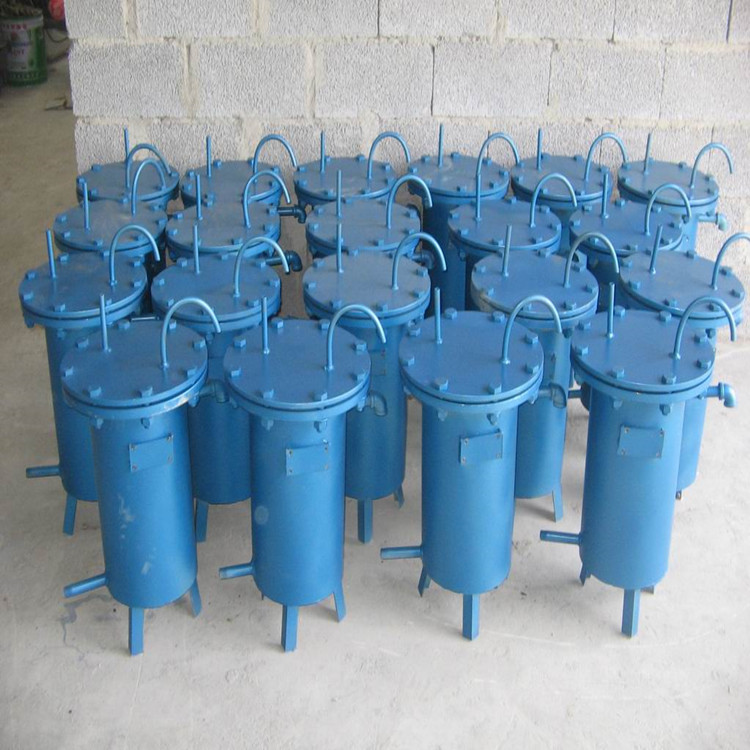

  取样冷却器用于锅炉房或发电厂内汽水化验取样冷却
  一、原理
  取样冷却器用于锅炉房或发电厂内汽水化验取样冷却，锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准。
  取样的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染。

  取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

二、规格型号

规 格 型 号	管内压力MPa	管内温度℃	冷却面积m2	冷却管
QYL-133/0.25	<10	0-350	0.25	Ø10x1.5 Ø12x1.5 Ø12x2
QYL-159/0.32			0.32
QYL-219/0.40			0.38
QYL-245/0.45			0.45
QYL-273/0.54			0.54
QYL-219/0.69	15	300-540	0.69	Ø14x2
QYL-273/0.92			0.92	Ø18x2

  三、订货说明
  1、取样器管为不锈钢，壳体为碳钢。
  2、取样冷却管一般选直径10、12、14、16、18mm（也可用户指定）接口可选焊接和法兰，冷却水接口为DN25，外螺纹。
  3、一般选型常为：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。

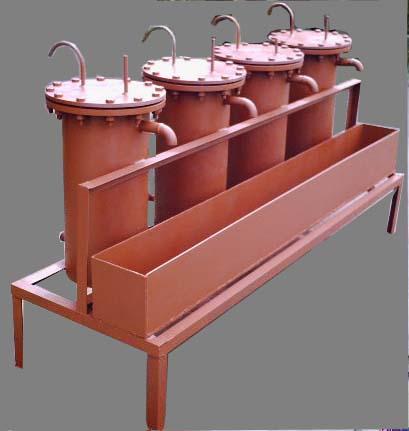

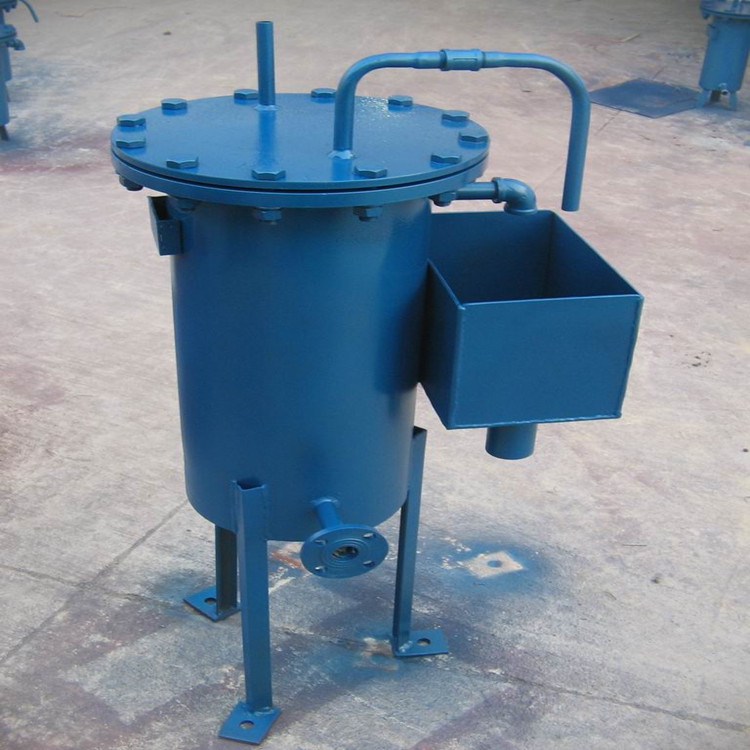

  4、是否需组合式(即是否要支架、水槽、阀门等）。
  四、取样种类
  1．锅炉水的取样
  锅炉水样品一般从汽包的连续排污管中取出，再引至冷却器。取样点应尽量靠近排污管引出汽包的出口处，并尽量地装在引出汽包后的一个排污阀门之前。
  2．给水的取样
  给水的取样点一般设在给水泵之后，省煤器之前的高压给水管上，应该是在给水管的垂直管路上接一小管，给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。
  3．凝结水的取样
  凝结水的取样点一般设在凝结水泵出口处的凝结水管道上，不宜装在凝结水泵入口处，因凝结水泵入口处的压力低于大气压。
  4．疏水的取样
  疏水一般在疏水箱中取样。取样点通常设在距疏水箱底300mm左右处。
  5 将蒸汽样品通过取样冷却器,使其凝结成水。蒸汽取样器中蒸汽流量一般为20-30kg/h。对样品引出导管及冷却器的要求，与水的取样相同。
