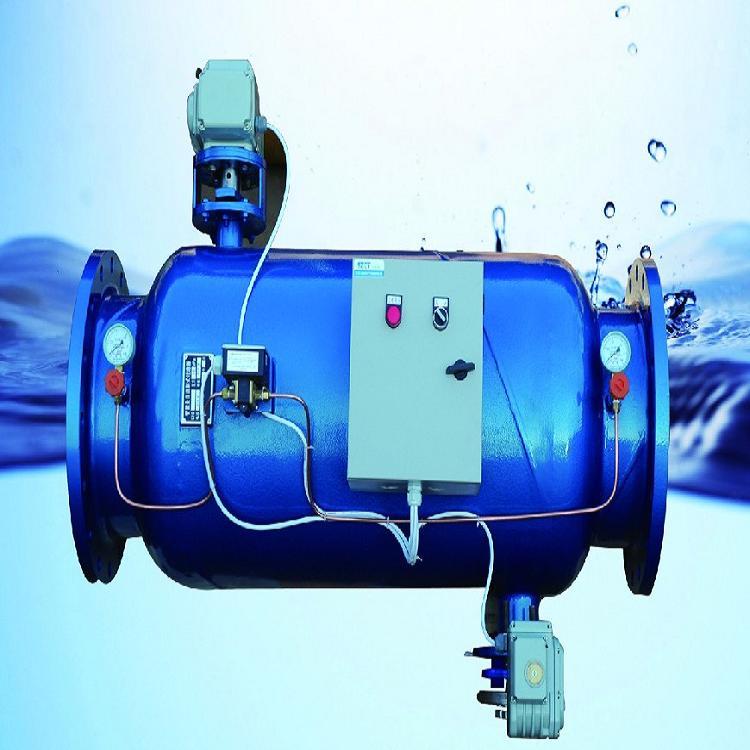

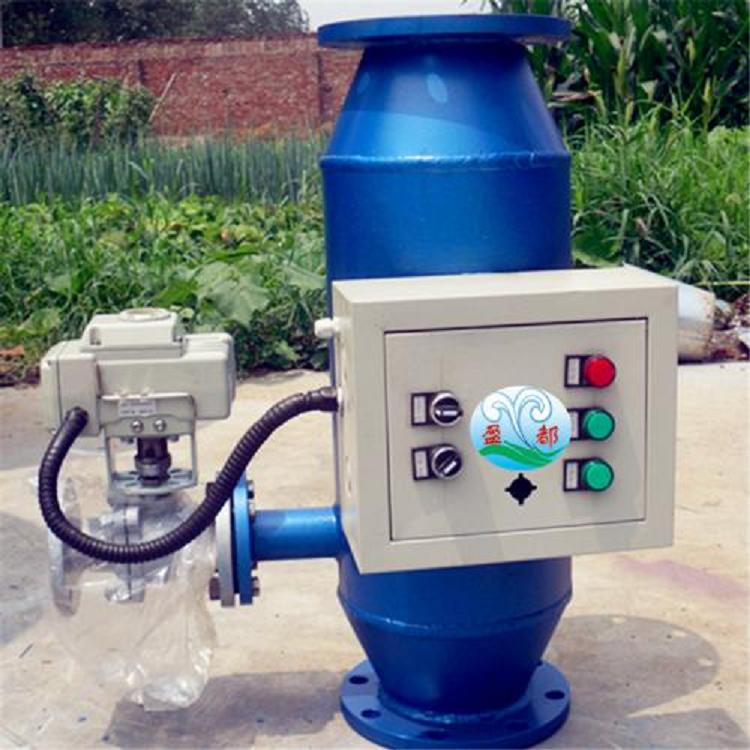

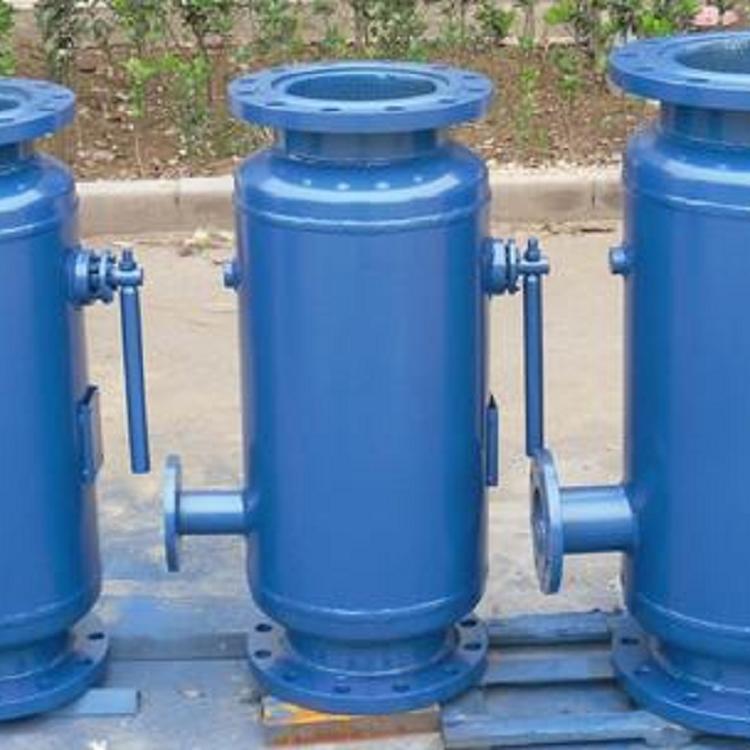

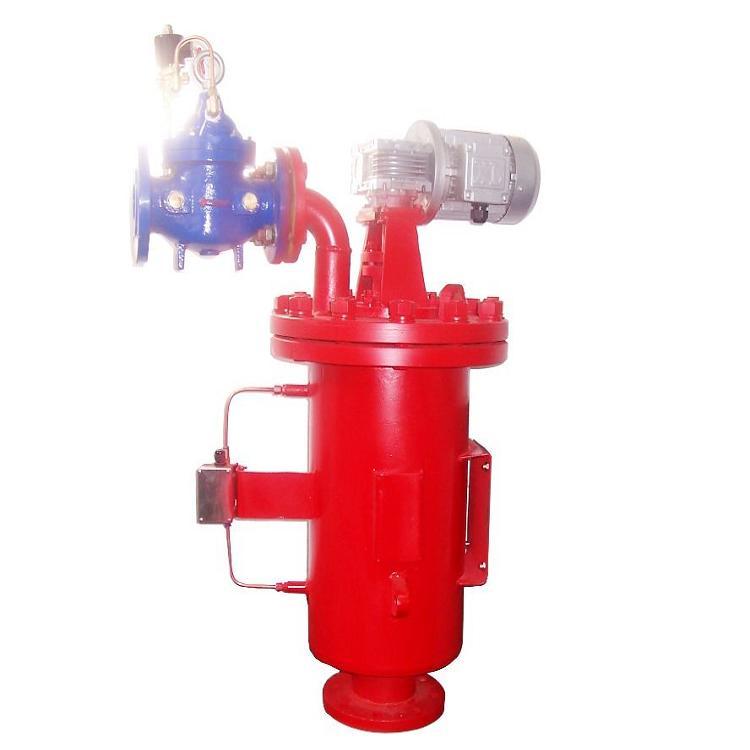

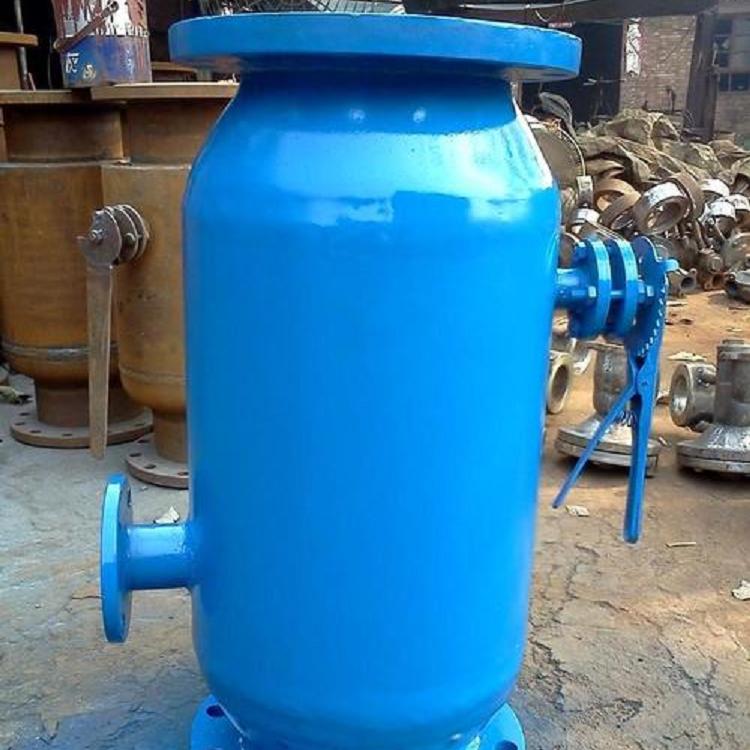

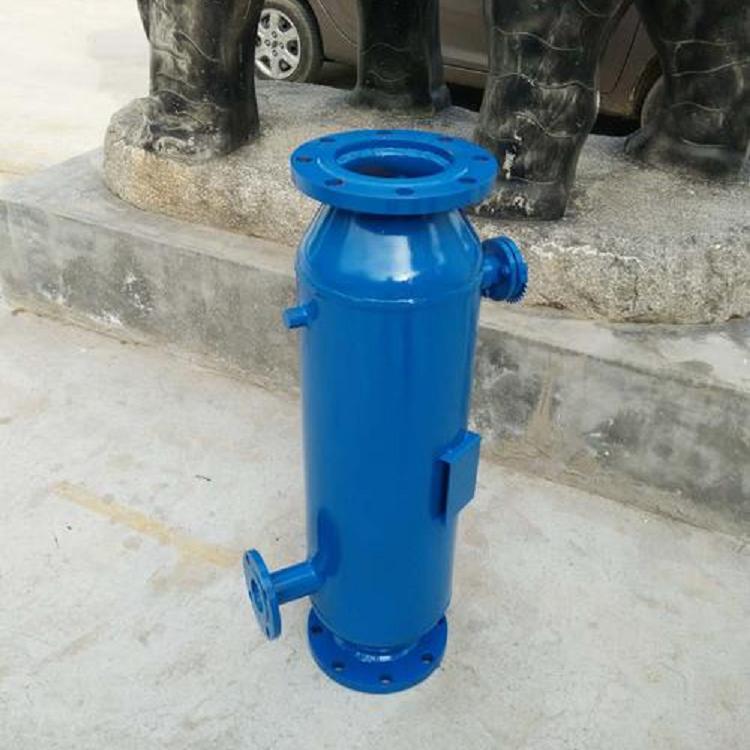

反冲洗过滤器

反冲洗过滤器

  特点:过滤精度高、使用寿命长等
  反冲洗过滤器,是一种利用滤网直接拦截水中的杂质,去除水体悬浮物、颗粒物,降低浊度,净化水质,减少系统污垢、菌藻、锈蚀等产生,以净化水质及保护系统其他设备正常工作的精密设备。水由进水口进入自清洗过滤器机体,由于智能化(PLC、PAC)设计,系统可自动识别杂质沉积程度,给排污阀信号自动排污。
  1、简介
  全自动反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点,具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能,且清洗排污时系统不间断供水,可以监控过滤器的工作状态,自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求,为客户提供各种水过滤设备。
  反冲洗过滤器,运行及控制不需外接任何能源就可以自动清洗过滤,自动排污。反冲洗期间不断流,清洗过滤周期可以调节,清洗过滤时间默认为10-60/s,清洗过滤损失水量只占过滤水量的0.08-0.6%;过滤精度可达10-3000 微米;工作压力可达1.0-1.6Mpa;单台流量:4-4160m3/h。
  反冲洗过滤器可立式、卧式、倒置任意方向任意位置安装,可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。


  2、设备结构及工作原理
  该过滤器主要由优质碳钢筒体,不锈钢楔型滤网,蝶阀和排污装置所组成。当过滤器工作时,蝶阀处于开启状态,水流自入口进入过滤器,经过滤网过滤后到出口,水中污物杂质被滤网拦截。当过滤器需要排污时,关闭蝶阀。打开排污阀,水流经过滤前半程过滤,一部分水流直接流人系统,另一部分水流由滤网外侧流入内侧,经排污口排出。起到反向自动冲洗滤网和排除污物杂质的作用。整个反冲排污过程不用关闭系统,实现了在线排污。
  3、技术参数
  流量范围:4~20000 m3/h
  过滤精度:100~3000 μm
  工作压力:0.1~1.0 Mpa
  压力损失:≤ 0.016 Mpa
  排污阀口径:DN 50 mm
  排污时间:10~60秒
  适用温度:≤ 95°C
  电源:交流三相380V/ 50Hz
  控制界面:数显、旋钮、开关
  4、特点
  电力驱动,不锈钢刷式清洗,系统承压能力强; 高精度压差控制设计、时间控制、手动控制清洗;
  钢刷拆卸、安装、维护简便易操作;
  相邻两次清洗,电机正反转交替运转,使不锈钢转刷寿命更长;
  设有电机过载保护,可有效保护电机。
  控制显示界面人性化设计,操作非常简便;
  外表面无外露接线,安全可靠。
  控制界面:数显、旋钮、开关
  滤网类型:金属楔型网
  电力驱动,不锈钢刷式清洗排污;
  控制方式:压差、时间、手动控制设计;
  控制方式:时间、手动控制设计;
  特殊过滤单元结构设计,坚固耐用;
  独特的清洗设计实现低负载、低水头、均匀排污;
  电控箱面板方向可满足用户要求随意调节;
  5、工作原理
  水由入口进入,首先经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。在过滤过程中,细滤网逐渐累积水中的脏物、杂质,形成过滤杂质层,由于杂质层堆积在细滤网的内侧,因此在细滤网的内、外两侧就形成了一个压差。
  当过滤器的压差达到预设值时,将开始自动清洗过程,此间净水供应不断流,清洗阀打开,清洗室及吸污器内水压大幅度下降,通过滤筒与吸污管的压力差,吸污管与清洗室之间通过吸嘴产生一个吸力,形成一个吸污过程。同时,电力马达带动吸污管沿轴向做螺旋运动。吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个冲洗过程只需数十秒钟。排污阀在清洗结束时关闭。过滤器开始准备下一个冲洗周期。
  6、设计要求
  反清洗时间短,流量,压力损失小。
  控制系统智能化(PLC、PAC)控制,自动化程度高。
  设备可与中央控制系统连接。
  高精度过滤,出水水质稳定。
  滤网终身使用,无需更换。
  使用寿命长。
  可适用于不同原水水质和用水要求。
  易损件少,无耗材,运行费用低,操作管理简单。
  自动反清洗不断流。
  全自动自清洗过滤器选型
  7、选型
  为了达到最佳的过滤效果,同时最大限度地满足用户省水、省电、省人工的要求,请咨询经销商。授权代理商及经销商得到了专家的专业技术培训。他们将凭借其专业知识、丰富的市场经验,以及严谨的科学态度,为您做出最佳选择。
  处理水量
  系统的管道压力
  用户要求的过滤精度
  过滤杂质中悬浮物浓度
  过滤介质的有关物理,化学性
  8、用途
  可以根据用户需求设计,生产各种压力范围的过滤器;经过特殊的工艺生产温度高达95C以上的过滤器,对需要在寒冷条件下工作的过滤器,将采用特殊的过滤控制系统;针对海水腐蚀性强的特点,选用镍,钛合金等特殊材料,并对过滤器进行特殊的加工处理;可以根据用户具体工况,要求,提供有针对性的解决方案。
  9、清洗特点
  a.全自动反冲排污过滤器采用多个滤筒过滤,有效过滤面积大,压力损失小。 设计过滤面积为进出口面积的3~5倍。
  b. 全自动反冲排污过滤器维修、维护方便:设置检修人孔,装卸滤筒方便, 反冲洗过滤器
  c. 全自动反冲排污过滤器采用多滤筒过滤、逐个滤筒清洗的结构,清洗时不间断供水。
  d.全自动反冲排污过滤器程序控制:可根据用户现场实际情况需要设定系统的各项参数。
  e.反冲洗过滤器先进的控制系统:控制系统的精确度高,并可根据不同水质调整其工作模式和运行状态,以提高其适应水质能力。
  f.反冲洗过滤器方便的控制方式:压差/时间同时控制或分别控制,可根据实际工况及需求任意选择,自动运行;同时设手动/自动转换开关,控制方式可预先设定,并可实现电气互锁,
  g.反冲洗过滤器设有就地控制,必要时可设远传控制转换开关,以实现就地操作和远控操作。 [1]
  h. 反冲洗过滤器留有运行状态输出、故障报警输出等功能,保证设备使用在安全可靠条件下全自动反冲排污过滤器功能作用
  10、应用范围
  钢铁:用于原料场、烧结球团厂水处理过滤,高炉、轧机、连铸机等系统冷却水过滤,高压水除磷系统杂质过滤
  汽车:涂装生产线,在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用
  发电厂:用于电厂锅炉高纯水制备的精度预处理部分,发电机冷却水、密封用水的过滤,系13-4统用水量特大时可作为旁滤处理使用
  石油化工:在循环水场做旁滤处理,可单机或多机型并联主处理,代替滤料过滤,减少滤料过滤负荷,可避免大量的冲洗耗水,节约成本
  农业园林及造纸厂:在有喷头、喷嘴系统中,应减少由于杂质所造成的设备堵塞、磨损,因此需要选择高精度、高自动化过滤产品机械、食品或其他:对系统进行自动、精度过滤,用来防止冷却水系统堵塞
  矿山:过滤井下喷淋水,保证系统工作正常。
  给水及污水处理:用于预处理系统中,提高系统运行效率
  广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。
  11、制造工艺
  领先的产品结构功能设计,结构紧凑,独创的滤壳整体成型、加工技术,避免钢制滤壳焊接造成的各种滴漏;
  高强度球墨铸铁材料防腐性能极佳,延长了产品的使用寿命;
  专有的滤芯设计制造技术,高精度滤芯永不磨损,压力检验永不变形,出厂精度测试满足用户要求;
  粗、细滤网均采用不锈钢焊接网,筛板和筛网组成内外双层结构;由于对滤芯采用主动清洗方式,因而增强了其抗干扰能力,清洗彻底,特别适宜较差的水质条件;
  12、安装要求
  过滤器规格的选用应与安装管路相匹配,当过滤器流量不能满足管路要求时,可将两个(或多个)过滤器并联安装,或做旁滤处理。
  过滤器应尽量安装在系统要保护的地方,入口低压影响使用,因此也应安装在靠近压力源的地方。
  过滤器应串联安装在管路系统中,为保证在停机检修时系统不间断供水,建议系统中设置旁路,过滤器进出口及旁路均应设置切断用球阀。在有可能发生回流的地方,应在过滤器出口安装止回阀。
  选型时注意流经全自动自清洗过滤器的水温不超过其适应温度。
  安装现场具备三相380V工频交流电(三相四线制) 。排污管不超过5米,避免背压。
  直流系统注意过滤精度、预处理、压力事项,间歇系统注意慎用定时控制型。
  合理选择安装环境,注意防水、防雨、防潮。


  13、注意事项
  该设备在出厂前已调试完毕,用户在使用时直接运行即可。当设备各运行参数不能满足用户要求时,用户可根据实际工况调定各参数,并相应选用手动控制、自动控制方式进行工作。
  首次运行时,应按以下步骤进行:
  检查过滤器是否处于正常工作状态:
  察看过滤器各连接处是否牢固。
  察看过滤器电控箱部分应是干燥的。
  接通电源,绿色电源指示灯亮,此时表示过滤器电控部分处于正常工作状态,设备可投入试运行。
  注:插上电源时应注意保持手的干燥,同时在过滤器工作过程中应保持其电控器部分干燥,不可有水进入电控器内部。
  14、全自动反冲过滤器产品概述
  反冲排污过滤器适用于各种供水系统, 工艺水系统及工业冷却水系统, 特别是24 小时连续运行的不停机系统,可以滤去水中的各种机械杂质, 确保系统设备的安全可靠运行。
  15、反冲排污过滤器产品特点:
  1.过滤精度高。过滤精度范围广 ,d=0.5 ~ 1.2mm ;
  2.使用寿命长。由不锈钢楔形条状滤网及优质碳钢筒体组成;
  3.综合成本低。无需拆卸和更换滤网,使用寿命长达 20 年;
  4.操作简便效率高:无需接旁路,无需拆机清理,过滤反冲效果好。
