旋膜式除氧器

  除氧器，热力除氧器，除氧器原理，旋膜除氧器，锅炉除氧器
  一、除氧器用途
  旋膜式除氧器是喷雾填料式除氧器的替代产品，是一种最新型热力式除氧器，旋膜除氧器原理是补水经起膜管呈螺旋状按一定的角度喷出与加热蒸汽进行热交换除氧，给水加热到对应除氧器工作压力下的饱和温度，除去溶解于给水的氧及其它气体，防止和降低锅炉给水管、省煤器和其它附属设备的腐蚀。电力部GB1576-2001《电站压力式除氧器安全技术监察规程》，对除氧器含氧量提出了部颁标准，即低压大气式除氧器给水含氧量应小于15цɡ/L，高压除氧器给水含氧量应小于7цɡ/L。
  二、除氧器结构
  旋膜式除氧器结构主要是由外壳、旋膜 喷管、水篦子、填料液汽网、水箱、汽水 分离器等组成：

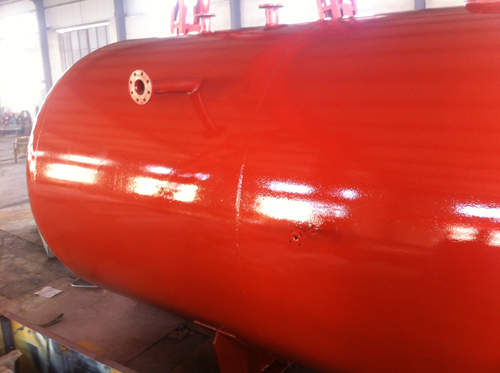

  1. 外壳：是由筒身和冲压随园形封头焊制成。中、小低压除氧器配有一对法兰联接上下部，供装配和检修用，高压除氧器装有供检修的人孔。
  2. 旋膜喷管：由水室、汽室、旋膜管、凝结水接管、补充水接管和一次进汽接管组成。新型旋膜器的旋膜管内增加了水膜导向装置，即使低负荷运行时也能强力旋膜，保持良好的水膜裙。
  凝结水、化学补水经起膜管呈螺旋状按一定的角度喷出，形成水膜裙，并与一次加热蒸汽接管引进的加热蒸汽进行热交换，形成了一次除氧，给水经过水篦子上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃，并进行粗除氧。一般经此旋膜段可除去给水中含氧量的90-96%左右。
  3. 水篦子：是由数层交错排列的角形钢制件组成，经旋膜段粗除氧的给水在这里进行二次分配，呈均匀雨雾状落到装在其下的液汽网上。
  4. 填料液汽网：是由许多形状尺寸相同的单元组成的SW型网孔波纹填料，组成的一个圆筒体，该规整填料保持丝网波纹填宵和孔板波纹填料的优点外，而且通量大，压降小、操作弹性大，分离效率高、能耗低，永远不脱落等特点。蓄热填料本身就是二次蒸汽的蓄热器，给水与蓄热器充分热交换，达到了深度除氧的目的，低压大气式除氧器低于10ug/L、高压除氧器低于5ug/L。

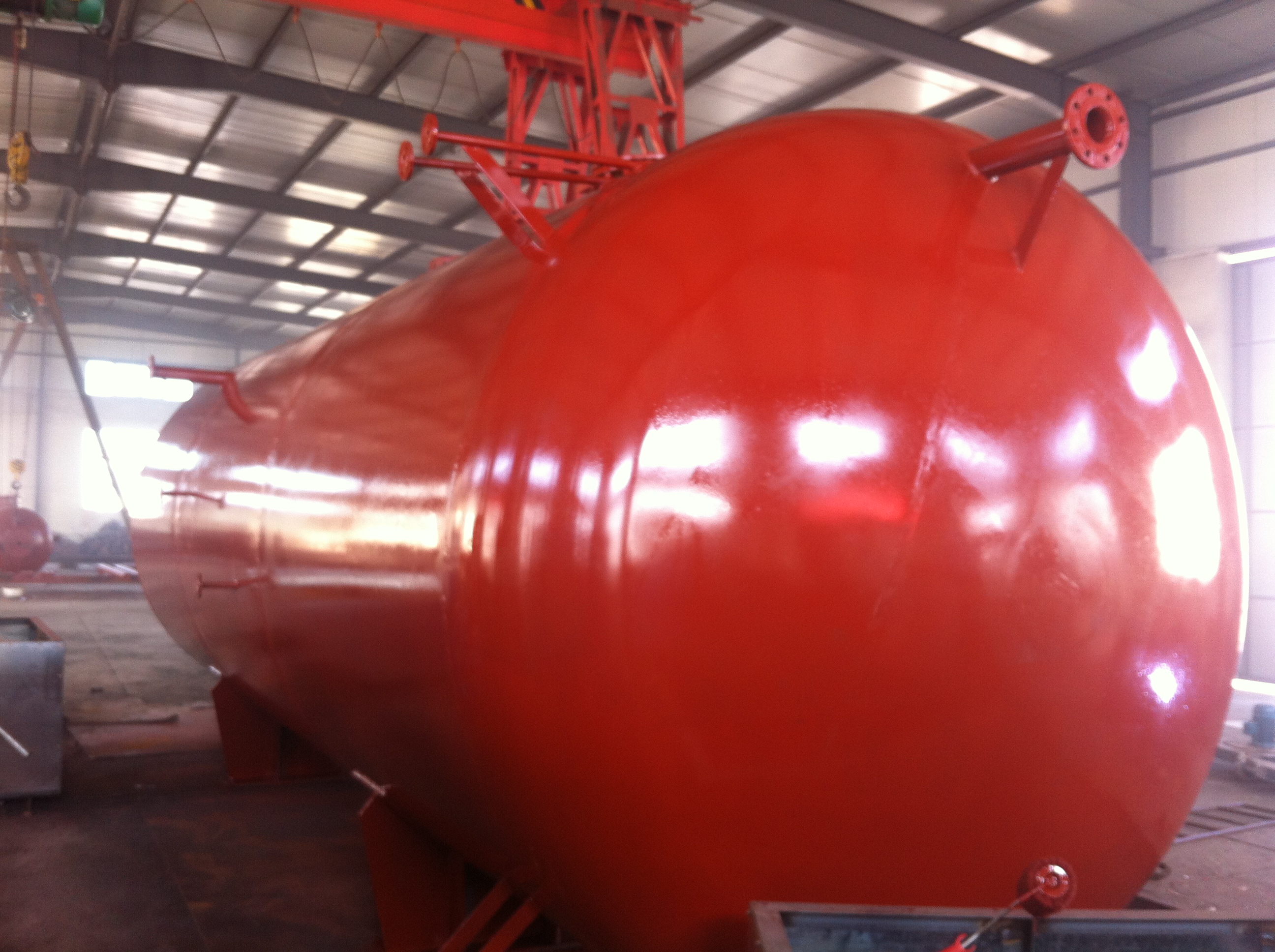

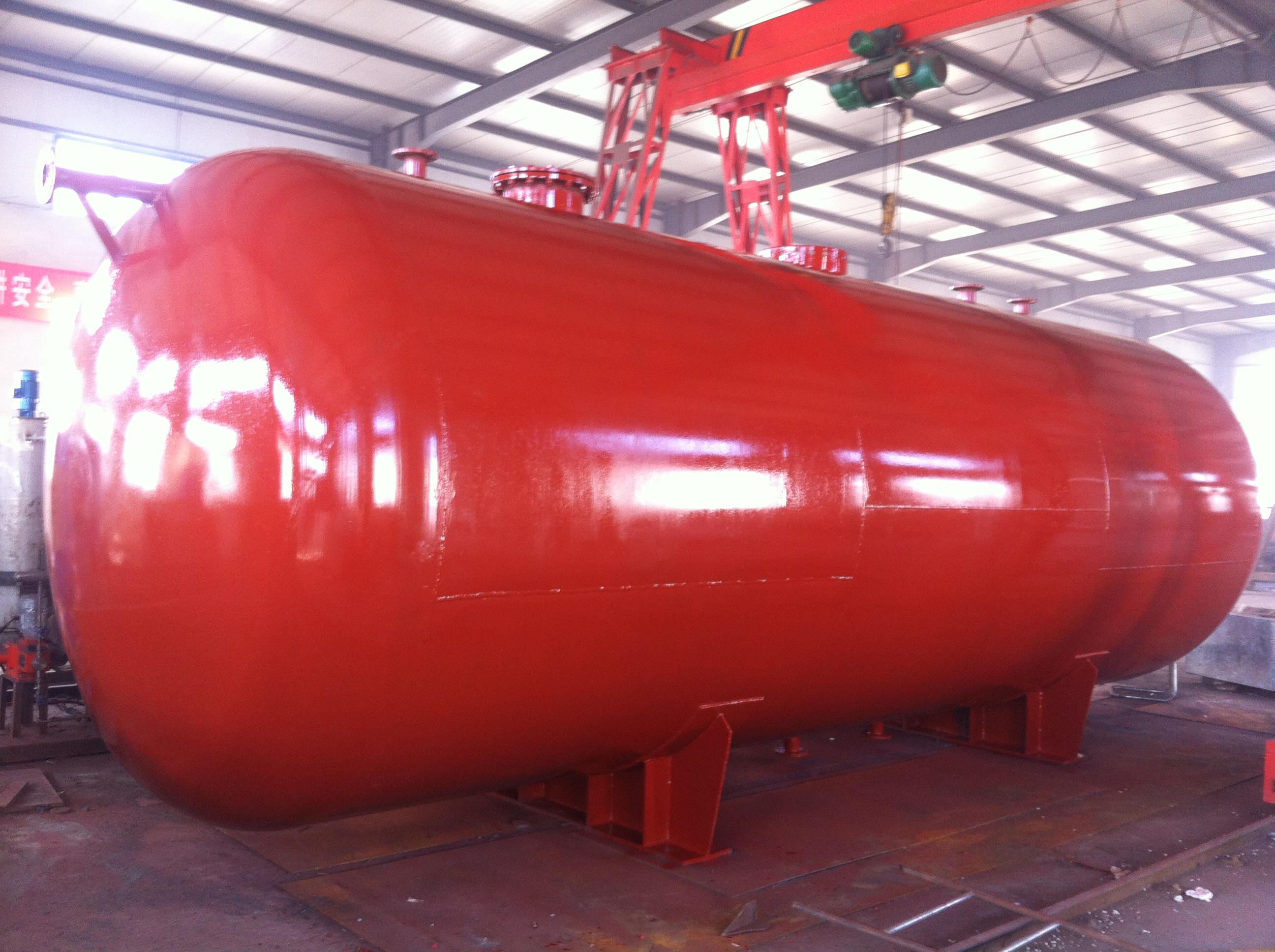

  5. 水箱：除过氧的给水汇集到除氧头的下部容器即水箱内，除氧水箱内装有最新科学设计的强力换热再沸腾装置，该装置具有强力换热，迅速提升水温，更深度除氧.
 

三、除氧器技术特性和配套参数

DCM系列新型压力式除氧器

  四、除氧器工作原理
  凝结水及补充水首先进入除氧头内旋膜器组水室，在一定的水位差压下从膜管的小孔斜旋喷向内孔，形成射流，由于内孔充满了上升的加热蒸汽，水在射流运动中便将大量的加热蒸汽吸卷进来（试验证明射流运动具有卷吸作用）；在极短时间很小的行程上产生剧烈的混合加热作用，水温大幅度提高，而旋转的水沿着膜管内孔壁继续下旋，形成一层翻滚的水膜裙，（水在旋转流动时的临界雷诺数下降很多即产生紊流翻滚），此时紊流状态的水传热传质效果最理想，水温达到饱和温度。氧气即被分离出来，因氧气在内孔内无法随意扩散，只能随上升的蒸汽从排汽管排向大气（老式除氧器虽加热了水，分离出了氧但氧气比重大于加热蒸汽，部分氧又被下流的水带入水箱，也是造成除氧效果差的一种原因）。经起膜段粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配，呈均匀淋雨状落到装到其下的液汽网上，再进行深度除氧后才流入水箱。水箱内的水含氧量为高压0-7 цɡ/L，低压小于15цɡ/L达到部颁运行标准。

  因旋膜式除氧器在工作中使水始终处于紊流状态，并有足够大的换热表面积，所以传热传质效果越好，排汽量小（即用与加热的蒸汽量少，能源损失小带来的经济效益也可观）除氧效果好产生的富裕量能使除氧器超负荷运行（通常可短期超额定出力的50%）或低水温全补水下达到运行标准。

  五、除氧器安装、运行和检修
  1、除氧器、水箱及附件的安装、运行和检修，应按CYD（G）-型除氧器系统图及<<电站除氧器安全技术监察规程>>进行。
  2、除氧器应放在给水泵上方，除氧水箱最低水位与给水泵中心线间的高差应不小于6~7米。水箱支座底板与混凝土间接触密实。
  3、在除氧器进水管安装温度变送器、流量传感器，在除氧器安装水位变送器，检测进水温度、进水流量、除氧器水位等信号，并将检测信号输入给计算处理模块，以控制除氧器进水与加热蒸汽的水力工况和热力工况平衡，为达到的除氧效果，保证除氧温度（104±1.5℃），调节安装在蒸汽管道上的电动执行器调节阀门，通入的蒸汽进行加热，随除氧水温高低变化而自动调整蒸汽流量大小。补水停止后，电动执行器自动关闭。
  4、水箱下部装有再沸腾管，用于锅炉上水时和机组启动时加热除氧，机组启动带负荷后即应停止使用。另装在出水箱口装设防旋板，防止低水位时水发生旋流，相应增加水箱有效容积。试验证明，水的旋流对水泵汽蚀影响很大，无防旋板时，水箱水位必须保持管径的3倍高度，有防旋板则可降为1．5倍以下。
  5、除氧器和水箱现场焊接后，应进行水压试验，水压试验压力参数为:大气式除氧器0.2Mpa，压力式除氧器0.75Mpa。
  6、旋膜除氧器的保护与报警
  （1）水箱和除氧塔上设有足够数量的全启式安全阀，安全阀数量和规格应满足设计技术规程。
  （2）旋膜除氧器应装设就地和远方水位计，并具有水位高、低报警装置和危险高、低水位动作装置。除氧器水位变化控制，当水位降低时，自动启动软化水泵（冷凝水泵），给除氧器补水；当水位升高时，水泵自动停止。
  7、除氧器冷态起动宜先用辅助蒸汽予热壳体15分钟，在一定汽压下，将除盐水送入除氧头，同时调控加大进汽阀，使给水在起膜段加热到接近除氧器运行压力气饱和温度(即102-104℃)。
  8、调整水位调节系统，使水箱内水位维持在正常水位±100mm范围内。（两台除氧器需并列运行时，为了平衡除氧器内压力和水位，氧水箱上须有可以连接的汽及水的平衡管。使压力、水温、水位尽可能一致）当水位达到正常水位±200mm即极限水位，高水位放水阀（电动闸阀）能灵活打开放水，水位降低时应自动关闭。运行时应经常检查电动水位调节系统动作是否灵活，补给水调节阀动作是否灵活。
  9、调节排汽阀的开度，使排汽量到到每吨除氧水2-3kg左右。
  10、除氧器运行时，应先开进水阀，后开加热汽进汽阀，停止时相反。
  11、除氧器运行时，如发现有排汽带水现象时，可采取下述方法处理：

  a、调节加热蒸汽进气阀              b、检查压力调整装置         c、手动降压运行         d、逐渐关闭二次加热蒸汽截止阀。

  六、除氧器一般附件
  安全阀---装在水箱上，当设备内在压力超出允许值时，安全阀自动打开泄压，起安全保护作用。
  压力表---装在除氧器上部，监视设备内的压力，一般为1.5级型。
  水封筒---接口装在水箱高水位上，当水箱水位超过某一极限时，能自动将超出极限水位的那部分排到疏水箱或地沟去 。
  双金属温度计---装在除氧头和水箱下部，监视除氧头和水箱内水的温度。
  蝶阀---装在加热蒸汽管路上，借助自动调整器，调节加热蒸汽流量，以使除氧器内压保持在额定范围内。
  截止阀---装在补水管上，借助电动水位调节系统，调节补给水流量，以维护水箱的正常水位。
  调节阀---装在补水管上，借助电动水位调节系统，调节补水给水流量，以维护水箱的正常水位。
  电极点水位计---装在水箱上，可远程传感信号到控制室，监视水箱内的水位。
  电动闸阀---装在水箱放水管路上，当水箱水位超过某一极限时，借助电动水位调节系统，电动闸阀自动打开，将超出极限水位的那部分排到疏水箱去。
  磁翻板水位计---装在水箱上，现场直观显现水箱水位变化，也可接远传信号。
  压力自动调整器---自动调节加热蒸汽进口阀门的开度、既调节蒸汽流量，又保持除氧器内压力稳定。
  滚体装置---装在水箱一个底座下面，能自动调节热胀冷缩时的水箱平移。
  电动水位调节系统---自动调节补给水流量及控制极限水位放水阀（电动闸阀）。
  七、定货提供数据
  1、除氧器的出力(T/H)及配备水箱有效容积(m3)。
  2、除氧器的工作压力，温度。
  3、只改换除氧器塔的提供原除氧器塔的安装接管图。
  八、除氧器改造
  对淋水盘式、喷雾填料式除氧器的改造为膜式除氧器。具体表现在:
  1、改造费用低，是更换除氧头造价的1/2左右。
  2、进度快，易加工和现场改造安装，即利用原除氧头的外壳封头部分，将原除氧头内的淋水盘式或喷雾填料式的部件全部拆除，保留下部进汽盘，然后在下部进汽盘的上方的一定位置加装液汽网和水篦子，然后环形压板进行密封固定，防止今后运行中水汽短路。
  3、再把封头与筒体的接口处解开后焊接装进起膜器，按提供的改造方案图连接管道口其它部件，即告完工，验收合格后投运。
  4、在改造过程中，一般不增大除氧头的直径，根据具体的实际情况将其高度作适当改变，一般只增高或按原高度装焊。
